一、系统概述

该实训台主要包含直流仪表模块、交流仪表模块、测功机模块、转速控制实验箱模块、继电器接触模块、直流电机模块、交流电机模块、同步电机模块、晶闸管器件模块、电阻负载模块、锯齿波触发电路模块、直流斩波模块、直流PWM调速系统模块等，配有基于MATLAB/Simulink在PC平台上实现实时快速原型和硬件在回路的仿真的实验系统,xPC-Target在MATLAB/Simulink/理论体系下，用PC机来实现控制系统的产品原型开发、硬件在回路测试和配置实时系统的一种解决途径。

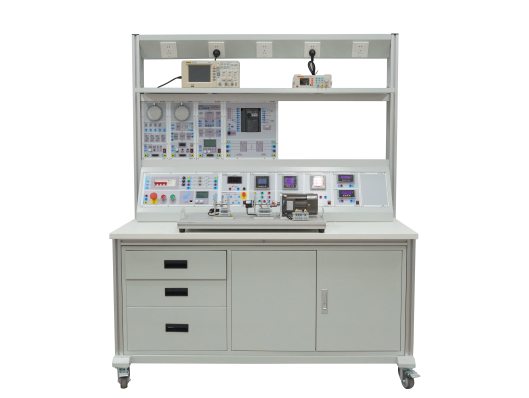

电气传动及运动控制实训台

二、技术要求

  1）输入电源：交流三相四线380V/50Hz

  2）环境温度：温度–10℃～+40℃

  3）相对湿度＜85%（25℃）

  4）额定功率：约1.5kW

  5）设备尺寸：1440mm×750mm×1750mm

  6）安全保护：急停开关、漏电保护、短路保护、过载保护、欠压保护、安全继电器

三、实验项目

1）直流电机实验；

2）异步电机实验；

3)同步电机；

4)电力电子技术（传统的半控型整流）；

5)电力电子技术（全控型器件典型线路部分）；

6)模拟直流调速实验；

7)交流调速实验；

8)基于XPC模式下的研究性电力电子技术实验；
